Enerji Verimliliği Veritabanı

AB Ecodesign yönetmeliğine göre verimlilik verilerini almak için Yaskawa sürücünüzü seçin.

Gösterilen tüm veriler, AB düzenlemesi 2019/1781'de tanımlandığı şekilde CDM (tam sürücü modülü) içindir. Kayıplar IEC 61800-9'a göre belirlenmiştir.

U1000, U1000L, Z1000U, D1000, R1000 gibi rejeneratif sürücüler direktiften muaftır ve bu nedenle burada verilen bilgiler kapsamında değildir.

Product Model Number
Please add the full model code with CIMR-/CIPR-
Overload

Series
Phase
Input power supply
Enclosure
Overload
EMC filter
Rated output current

AB Ecodesign yönetmeliği nedir?

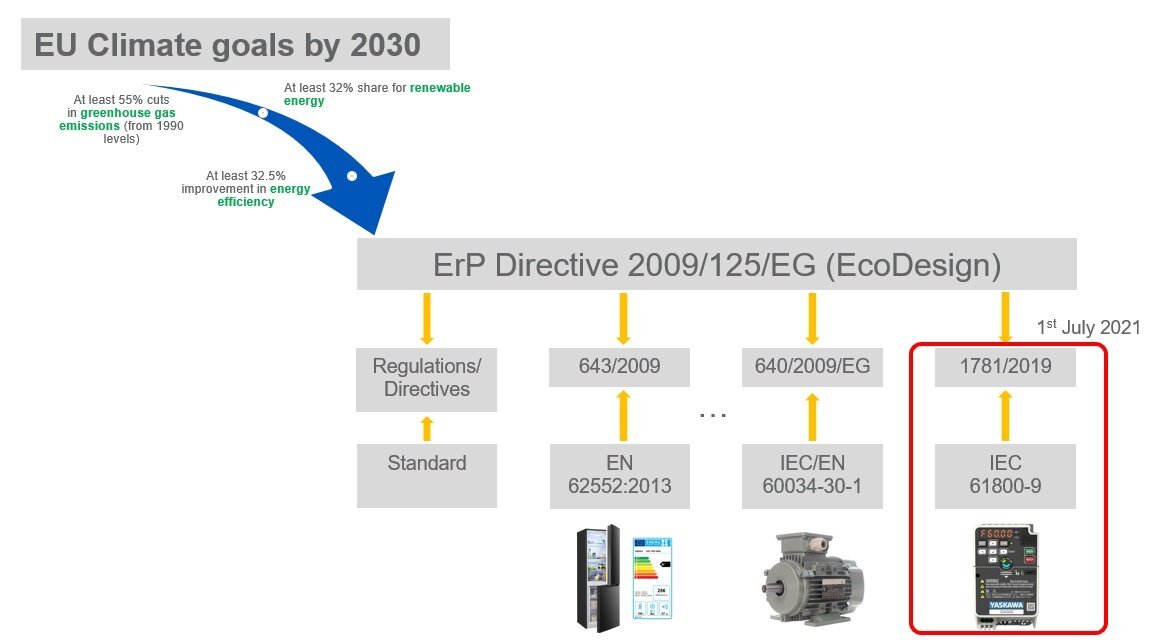

İşin özünde, AB'nin “Yeşil Mutabakat” kapsamında Eylül 2020'de bir kez daha sıkılaştırılan ve ilk aşamada 2030'a kadar uygulanacak olan iklim hedefleri var. Şu anda hedefler:



  • 1990 yılına kıyasla sera gazlarında %55 azalma
  • Enerji karışımında en az %32 yenilenebilir enerji payı
  • En az %32,5 daha iyi enerji verimliliği


Amaç, 2050 yılına kadar AB için iklim nötrlüğünü sağlamaktır.

Bu hedeflere ulaşmak için, genellikle Ecodesign Direktifi olarak anılan ErP (Enerji ile İlgili Ürünler) Direktifi oluşturuldu. Bir çerçeve sağlar ancak ürüne özgü gereklilikleri içermez, çünkü bunlar tek bir direktif tarafından kapsanamayacak kadar çeşitlidir. Sonuç olarak, ürünlerin enerji verimliliği için gereklilikleri düzenleyen ErP Direktifi temel alınarak uygulama yönetmelikleri tanımlanmıştır.
Örneğin artık her türlü ev aleti için, televizyonlarda, çamaşır makinelerinde, buzdolaplarında, lambalarda vb. aşina olduğumuz verimlilik sınıfı etiketlerini veren düzenlemeler var. Kompresör, fan, pompa vb. endüstriyel uygulamalar için de benzer düzenlemeler ve etiketler mevcut olup, AB'de üretilen elektrik enerjisinin yarısını tükettiği tahmin edilen elektrik motorları da korunmuştur. Ancak, elektrik motorlarının hızının kontrol edilmesiyle çok daha fazla enerji tasarrufu yapılabileceği kabul edildi ve bu nedenle artık motorların yanında çalışan değişken hızlı sürücülerin verimliliğini düzenleyen Yönetmelik (AB) 2019/1781 yayınlandı.

Yönetmeliğin kapsamı başlangıçta asenkron makineler ve bu motorların kontrolüne uygun değişken hızlı sürücüler ile sınırlıdır. Bu, diğer tüm motor tiplerinin (örn. senkron relüktans, kalıcı mıknatıs) ve özellikle bu tür motorları kontrol etmeye yönelik frekans invertörlerinin kapsam dahilinde olmadığı anlamına gelir.
Ayrıca, yönetmeliğin kapsamı 3 fazlı girişi olan ve 0,12 ila 1000 kW gücündeki ekipmanlarla sınırlıdır.
Rejeneratif veya tek fazlı ekipman veya harmonik zayıflama ve benzerine sahip ekipman şu anda açıkça hariç tutulmuştur.
Yaskawa'nın ürün portföyü açısından bu, Sigma serisi gibi servo sürücülerin ve ilgili motorların yanı sıra U1000, D1000 veya R1000 gibi rejeneratif kontrolörlerin dikkate alınmasına gerek olmadığı anlamına gelir. Yalnızca J, V ve A1000 ve bunların türevleri veya GA500 ve GA700 gibi frekans invertörleri ile ilgilidir. Bunlar için artık belirli verimlilik değerleri bağlayıcıdır ve ayrıca belirtilmesi gerekir.

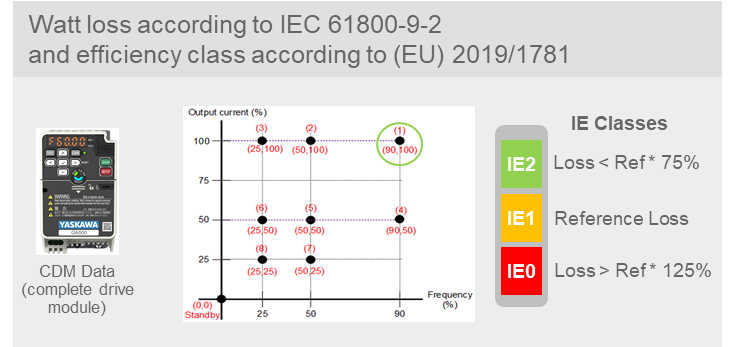

Bir eviricinin verimliliğini belirlemek için, IEC 61800-9-2 standardına göre tanımlanmış sekiz yük noktasında ve bekleme modunda kayıp değerleri ölçülür. Yük noktasındaki (90, 100) (%90 hız, %100 yük) kayıp değeri, tanımlanmış bir referans değeri ile karşılaştırılır. Referans değerin %75'inin altında ise cihaz en yüksek verimlilik sınıfı IE2'ye karşılık gelir. Yalnızca IE0 veya IE1 sınıflarına uyan frekans invertörleri genellikle artık pazarlanmayabilir.

Her zaman tam yükte çok az makine çalıştırılır, bu nedenle bir sistemin değerlendirilmesinde kısmi yükte verimlilik çok daha önemli olabilir ve (90, 100) noktası gerçekten ikincildir. Ayrıca, makine parçalarının ve tüm makinelerin verimliliğini değerlendirmek ve karşılaştırmak istiyorsanız, tüm bileşenleri göz önünde bulundurmalısınız. "Genişletilmiş ürün yaklaşımı" özellikle bunu basitleştirmeyi amaçlamaktadır.

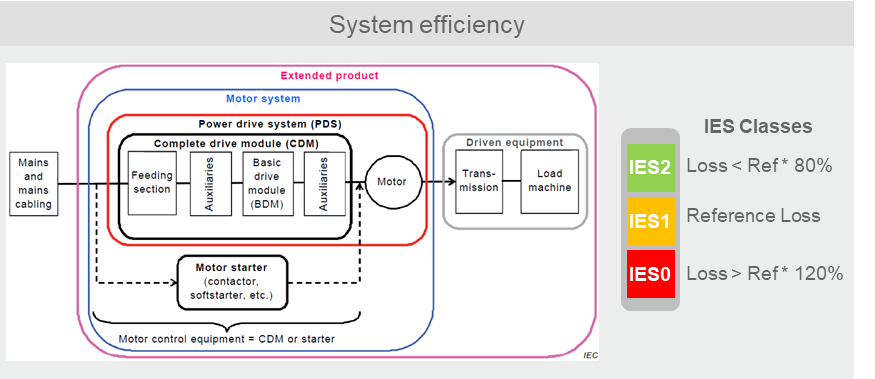

Sonuç olarak yukarıda belirtilen kayıp değerleri sadece frekans dönüştürücüler için değil, aynı çalışma noktalarındaki motorlar için de yayınlanmalıdır. Makine mühendisi, standarttan uygun formülleri kullanarak herhangi bir çalışma noktasındaki kayıpları hesaplayabilir. Sürücü (CDM) ve motor kayıplarını toplayarak, sürücü sisteminin (PDS) kayıplarını elde edersiniz. Buna diğer elektrikli ve mekanik bileşenlerin kayıp değerleri ile devam ederseniz, çeşitli yük noktalarında sistemin toplam kayıplarını elde edersiniz ve verimliliğini değerlendirebilir ve başkalarıyla karşılaştırabilirsiniz.
Sistem verimliliği (motor sistemi veya genişletilmiş ürün), sistemin (90, 100) noktası kullanılarak bileşenle aynı şekilde hesaplanabilir ve sınıflandırılabilir (IES0 ila IES2).

Teknik açıdan bakıldığında hiçbir şey değişmez. Yaskawa frekans konvertörleri her zaman verimli olmuştur ve aynı ölçüde verimli olmaya devam etmektedir. IE2 verimlilik sınıfının gerekliliklerini başka bir işlem yapmadan aşarlar.
Bununla birlikte, ürün etiketleme ve dokümantasyon ile ilgili bazı değişiklikler vardır.

İlk olarak, yük noktası (90, 100) için verimlilik sınıfı ve göreli kayıp değeri, inverterlerimizin isim levhasındaki bilgilere dahil edilir.

Ecodesign Direktifi ile uyumluluk artık CE işaretinin iliştirilmesine izin verilmesi için bir ön koşul olduğundan, yeni uygunluk beyanları (DoC) mevcuttur. Yeni DoC'ler çoğu ürüne dahildir, ancak elbette www.yaskawa.eu.com adresindeki indirme alanında da mevcuttur.

Son olarak, tüm ölçüm noktalarındaki kayıp değerleri, bu web sitesi tarafından gerçekleştirilen diğer belirtilen teknik verilerle birlikte yayınlanmalıdır.
